YHM7460 Միակողմանի հղկման մեքենա

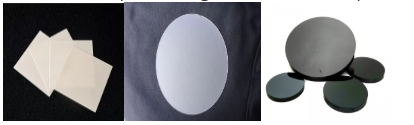

Այս հաստոցը հարմար է 4/6/8 դյույմանոց սիլիցիումի կարբիդի, շափյուղայի և գալիումի նիտրիդի հարթ մակերեսի մշակման համար: Այն կարող է հասնել մասերի մակերեսի բարձր ճշգրտության և բարձր մակերևույթի ավարտի մշակման:
պատկեր

Հարցում

Տեխնիկական կերպարներ

Հիմնական պարտավորությունները

1. Մահճակալը ընդունում է ինտեգրված եռակցված մաս, և սյունը ձուլվում է առաջադեմ չուգունով, որն ունի բարձր ճշգրտության կայունություն, ուժեղ ցնցումների կլանման հնարավորություն, և ողջամիտ ամրապնդող կողերի դասավորությունը մեծացնում է կառուցվածքի ամրությունը: Եռակցված մասերը և ձուլվածքները երկուսն էլ ենթարկվում են երկրորդական կռման և կրակահերթի մշակման՝ հիմքի բաղադրիչներն ավելի կայուն և հուսալի դարձնելու համար:

2. Աշխատանքային սեղանի ռոտացիան ապահովվում է բարձր ճշգրտության հատուկ պտտվող սեղանի առանցքակալներով, որոնք առաջնորդվում են սերվո շարժիչով և ռեդուկտորով` ապահովելու պտտման ճշգրտությունը և սահունությունը:

3. Հղկման գլուխը և աշխատասեղանի անկյունը կարող են ճշգրտվել, և հարմար է ստուգել անկյունը, որը կարող է հարմարվել շարունակական կերակրման հղկման տարբեր մեթոդներին:

4. Հագեցած է ուժեղ մագնիսական ներծծման աշխատասեղանով, և մագնիսական ձգողականությունը կառավարվում է ծրագրով:

5. Z առանցքը օգտագործում է ճշգրիտ գնդիկավոր պտուտակ, որը զուգորդվում է կայուն և հուսալի սերվո համակարգի հետ, որպեսզի պահպանի բարձր ճշգրտությունը և բարձր կայունությունը գործիքի վեր ու վար շարժման մեջ:

Performance

	կետ		Parameter
1.		Control System	Huazhong CNC համակարգ կամ PLC
2.	Աշխատանքային կտոր	Առավելագույն մեքենայական տրամագիծ (արտաքին շրջան)	Φ580 (Աշխատանքային սեղանի տրամագիծ Φ600)
3.	Աշխատանքային կտոր	Աշխատանքային մասի առավելագույն բարձրությունը	150mm
4.	Առանցքի շարժում	Z առանցքի ճանապարհորդություն	200mm
5.		Հղկող գլխիկի նվազագույն կերակրումը	0.001mm
6.		Z-առանցքի դիրքավորման ճշգրտությունը	≤ 0.01mm
7.		Z-առանցքի կրկնելիություն	≤ 0.008mm
8.		C-առանցքի արագությունը	5-120 RPM
9.		Աշխատանքային սեղանի վերջի մակերեսի վազք	≤0.005մմ
10:		X առանցքի ճանապարհորդություն	300mm
11:		Spindle Արագություն	50-2800RPM
12:		Առանցքային և առանցքային վազք	≤0.005մմ
13:	Motor Power	Spindle շարժիչ	15 կվտ
14:		Z-առանցքի շարժիչ	2.3Kw
15:		C-առանցքի շարժիչ	3Kw
16:		X-առանցքի շարժիչ	0.85Kw
17:	grinding Անիվ	մասնագիր	≤φ450
18:	Սնուցման աղբյուր	Էլեկտրամատակարարում	380V-25Kw
19:	Սնուցման աղբյուր	Օդի մատակարարում	0.5-0.7Mpa
20:	Չափերը	Մեքենայի հիմնական չափսերը (Երկարություն × Լայնություն × Բարձրություն)	Մոտ:2245× 1450 × 2650mm
21:		Սառեցման բաքի չափերը (Երկարություն × Լայնություն × Բարձրություն)	Մոտ:2300×1100 ×1200mm
22:		Մեքենայի քաշը (հիմնական միավոր)	Մոտ:4000kg
23:		Մեքենայի քաշը (ընդհանուր)	Մոտ:4500kg
